燃气紧急切断阀 主要技术参数
原理结构：直动活塞型、先导活塞型
控制方式：常开，手动复位（特制防爆、信号反馈）
关闭速度：≤1秒
工作压力：0-0.03、0-1、0.3-9bar(其它可定制)
流体范围：煤气、天然气、液化气、沼气、等气体或燃油
流体温度：-40~120℃(其它可定制)
防爆等级：dⅡBT3-6、
标准电压：AC220V、DC24V (其它可定制)
阀体材质：铸铁、铸钢、不锈钢
产品规格: DN20-600，其他可定制

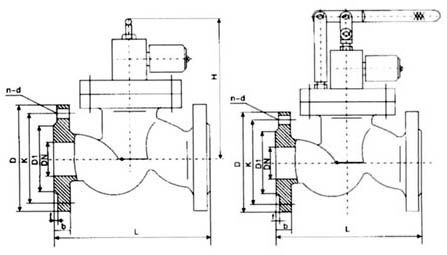

燃气紧急切断阀 主要外形尺寸
|
DN |
螺纹 |
法兰 |
|||||||||
|
G |
L |
H |
D1 |
K |
D |
b |
f |
n-d |
L |
H |
|
|
25 |
1 |
90 |
130 |
65 |
85 |
115 |
16 |
3 |
¢4-14 |
160 |
180 |
|
32 |
11/4 |
140 |
150 |
76 |
100 |
140 |
18 |
3 |
¢4-18 |
180 |
195 |
|
40 |
2 |
156 |
170 |
84 |
110 |
150 |
18 |
3 |
¢4-18 |
200 |
205 |
|
50 |
2 |
180 |
190 |
99 |
125 |
165 |
20 |
3 |
¢4-18 |
230 |
220 |
|
65 |
118 |
145 |
185 |
20 |
3 |
¢4-18 |
290 |
245 |
|||
|
80 |
132 |
160 |
200 |
20 |
3 |
¢8-18 |
310 |
||||
|
100 |
156 |
180 |
220 |
22 |
3 |
¢8-18 |
350 |
||||
|
125 |
184 |
210 |
250 |
22 |
3 |
¢8-18 |
400 |
||||
|
150 |
211 |
240 |
285 |
24 |
3 |
¢8-22 |
480 |
||||
|
200 |
266 |
295 |
340 |
24 |
3 |
¢12-22 |
495 |
||||
|
250 |
319 |
355 |
405 |
26 |
3 |
¢12-26 |
622 |
||||
|
300 |
370 |
410 |
460 |
28 |
4 |
¢12-26 |
698 |
||||
|
350 |
429 |
470 |
520 |
30 |
4 |
¢12-26 |
787 |
||||
|
400 |
480 |
525 |
580 |
32 |
4 |
¢16-30 |
914 |
||||
|
450 |
548 |
585 |
640 |
34 |
4 |
¢20-30 |
978 |
||||
|
500 |
610 |
650 |
715 |
36 |
4 |
¢20-33 |
978 |
||||
|
600 |
720 |
770 |
840 |
38 |
5 |
¢20-36 |
1295 |
||||
1、流体若含有杂质时，请在阀前端管路上安装合适目数过滤器，且无凝固或结晶现象
